天恩石油机械离心式砂泵技术简介
一、简介：
郑州天恩石油机械有限公司成立于2013年，主要生产Mission Magnum Ⅰ系列；Sandmaser系列和2500系列砂泵。年生产整台泵（泵头或含电机泵组）600~1000台，泵配件5000~8000件；目前主要用户有美国的MCM公司；美国西南石油公司(Southwest)；俄罗斯的乌拉尔麻士钻机厂等国内外用户。所有砂泵及配件均与Mission原装泵完全互换，所有材质及技术性能均与Mission原装泵的一样。
二、与Mission泵的比较
1、所有配件均与Mission原装泵的完全一样，并且完全互换；
2、材质：泵壳、叶轮、机械密封盒、轴、轴承座、机械密封等主要零部件完全与Mission原装泵的一样；
3、外观：外观质量好，能与Mission原装泵媲美

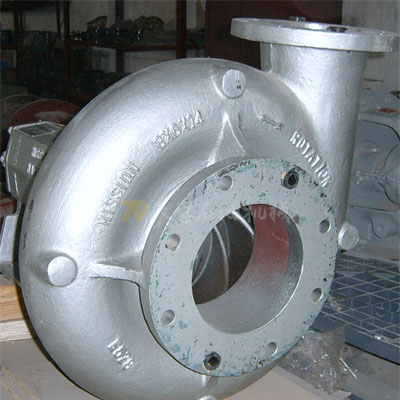

Mission原装泵 天恩泵
三、通过的资质认证

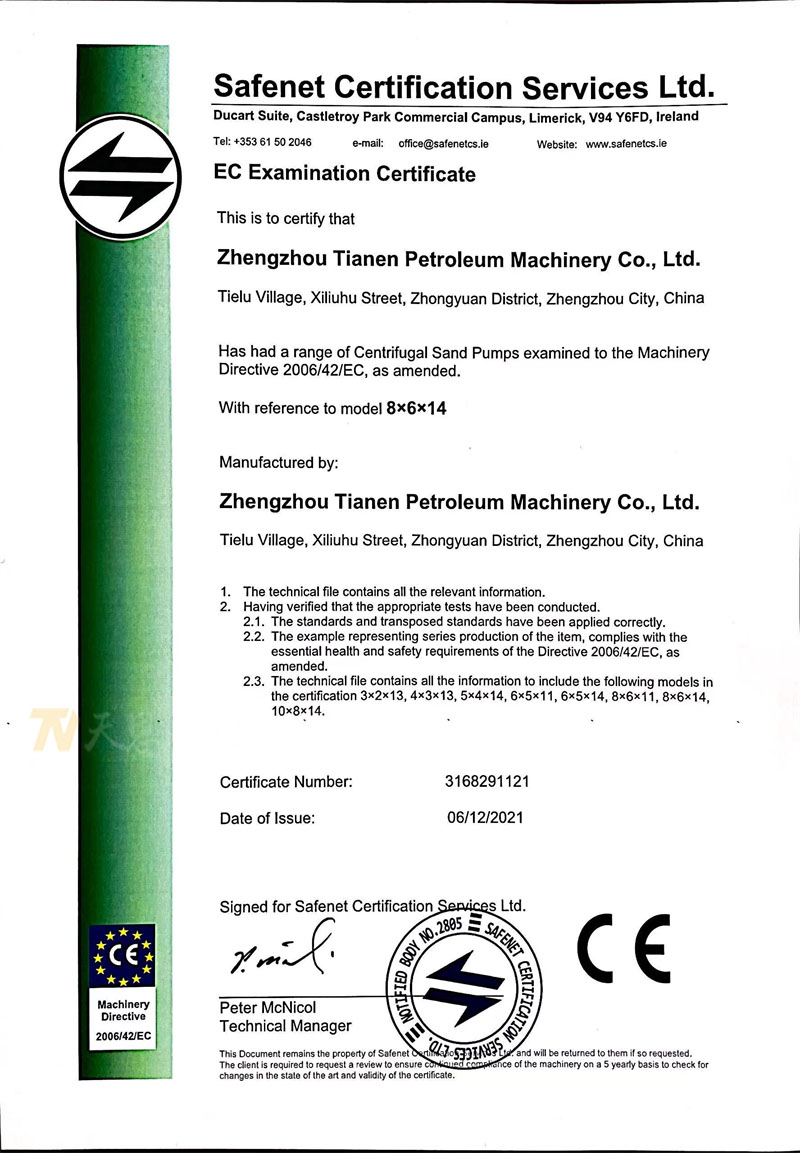

我们生产的Mission泵在欧洲国家具有很好的销售市场，为了适应欧洲市场的要求，我们经过一年的努力，于2021年12月通过了欧盟认证。
四、Mission泵的技术特点
独特的同心圆泵壳和宽叶轮设计，使Magnum离心泵展示出了耐磨损、使用寿命长的特点，而且使用中的维护保养费用也很低。同心圆的设计能够减小振动和湍流，因为在泵入含有坚硬固体的钻井液时会引起大的磨损。这种设计同样能够缓解泵的高负荷和轴径向力的冲击。Magnum离心泵的宽叶轮设计可以降低液体脱离叶片的速度，窄叶片的设计会使钻井液中的硬物对叶片造成很大的冲击，而宽叶片设计则不会出现这种情况。除此之外，Magnum离心泵还配了大载荷的轴承，比普通泵大的直径还延长了使用寿命。甚至可以直接把轴与传动带连接，来带动离心泵。Magnum离心泵的材质主要是高硬度合金耐磨铸铁、不锈钢和青铜。可以用电动机、柴油机或液压马达驱动。
五、产品系列及用途
1、Mission Magnum Ⅰ及2500系列
序号 | 名称规格 | 用途 |
1 | 离心式砂泵3×2×13 | 在石油钻机配套中常用来作为清水泵使用 |

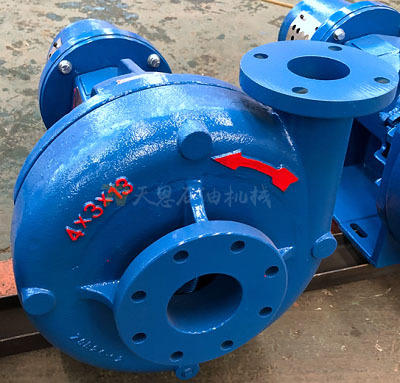

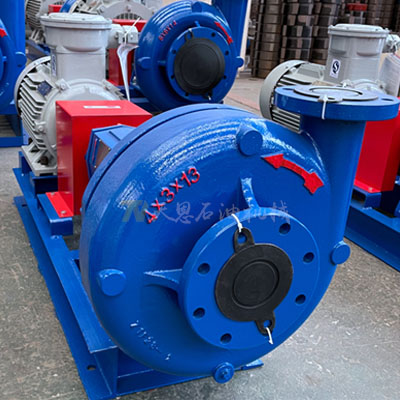

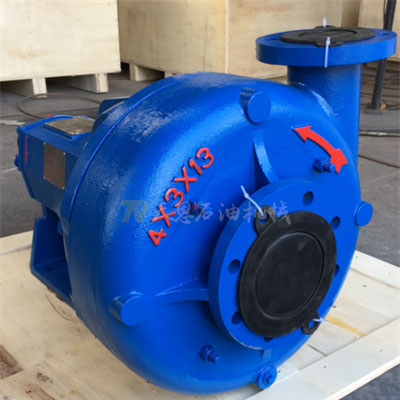

2 | 离心式砂泵4×3×13 | 在石油钻机配套中常用来作为灌浆泵使用 |
3 | 离心式砂泵5×4×14 | 1、在石油钻机配套中常用来作为输送泥浆使用 2、在小型钻机中作为混浆泵使用 |

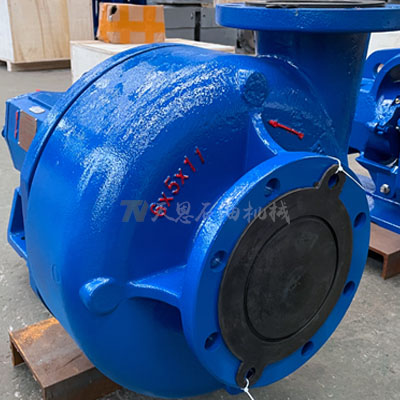

4 | 离心式砂泵6×5×11 | 1、在石油钻机配套中常用来作为输送泥浆使用 2、在小型钻机中作为除砂泵或除泥泵使用 |

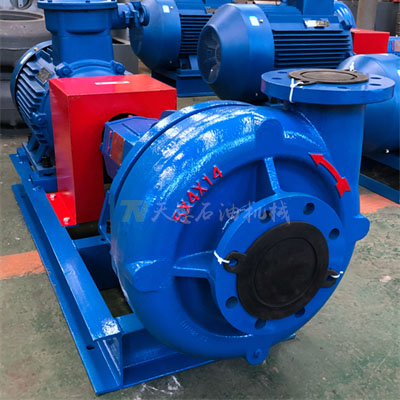

5 | 离心式砂泵6×5×14 | 1、在4000米以内的钻机配套中作为除砂泵或除泥泵使用 2、作为配套混浆泵使用 |
6 | 离心式砂泵8×6×11 | 1、在石油钻机配套中常用来作为输送泥浆使用 2、在小型钻机中作为除砂泵或除泥泵使用 |
7 | 离心式砂泵8×6×14 | 1、在5000米以上的钻机配套中作为除砂泵或除泥泵使用 2、作为混浆泵使用 |

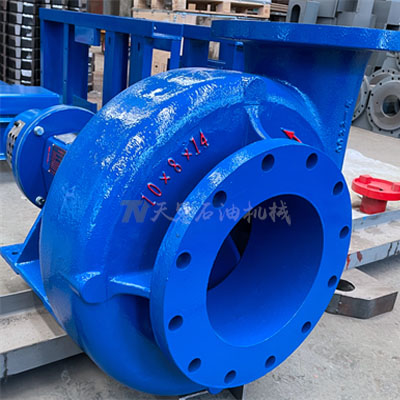

8 | 离心式砂泵10×8×14 | 当泥浆粘度很大时用该泵输送泥浆或配套除砂除泥器使用，能有效提高输送效率 |
图片展示：

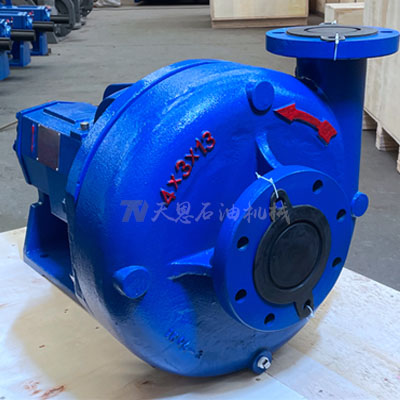

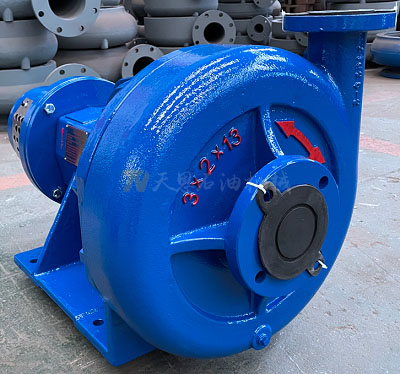

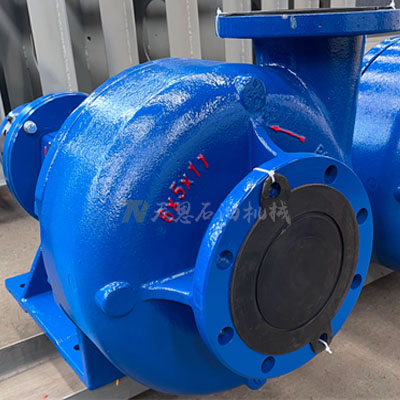

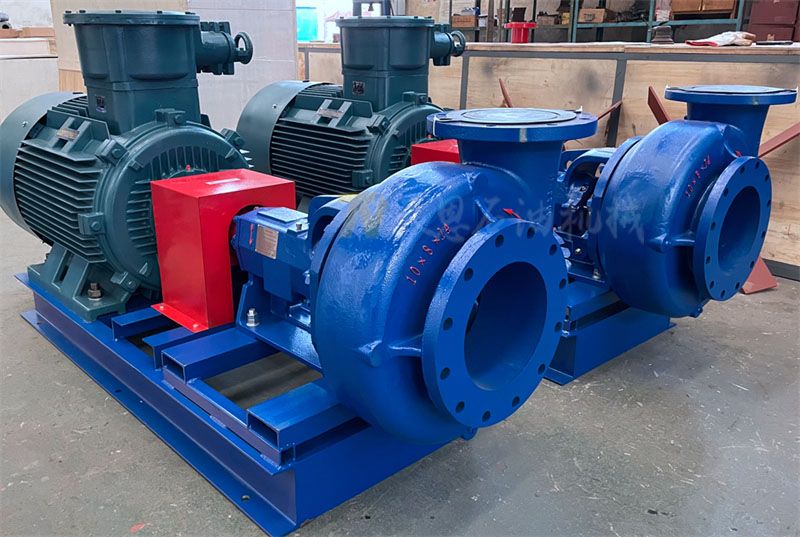

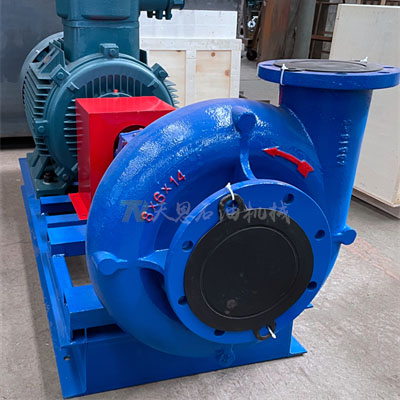

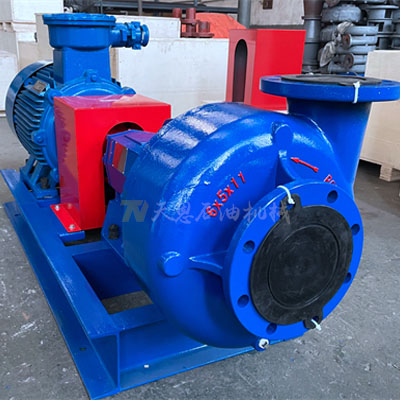

Magnum Ⅰ系列泵图片：

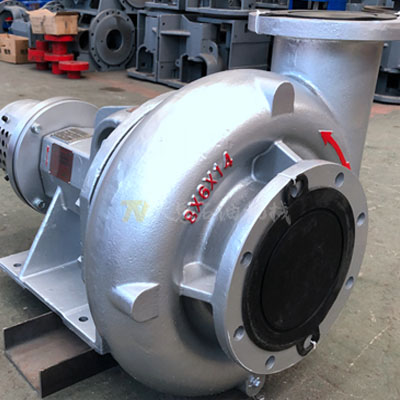

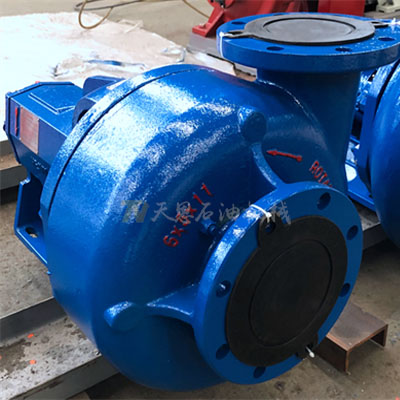

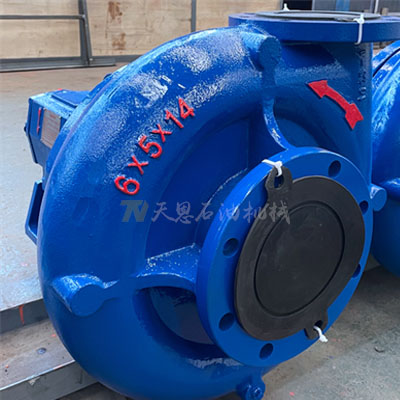

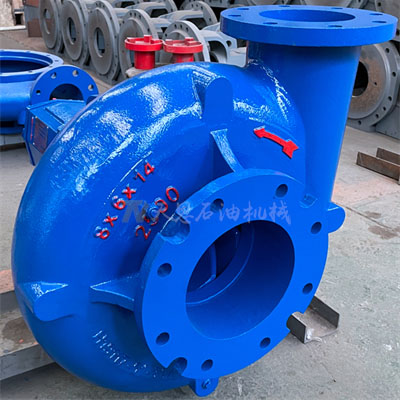

2500系列泵图片：

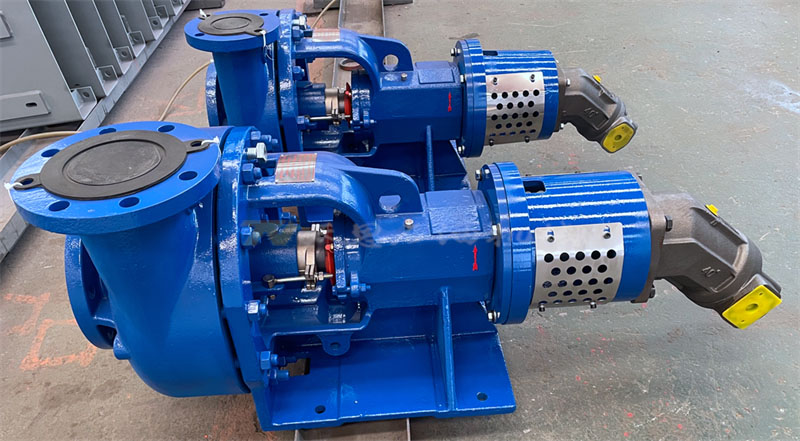

2、Sandmaser系列泵
该泵的型号从3×2×13到10×8×14，为短轴承座，配液压马达驱动，通常用在油田混砂车或车装钻机配套使用。该泵可以根据用户要求只发泵头部分，或配上液马达。
六、天恩公司砂泵生产的综合能力
1、有一个砂泵生产组装车间，该车间主要设备及特点如下：
（1）有一台快速的砂泵组装机（如下图片），该砂泵组装机是我们根据多年的生产经验自行设计制造的，用该砂泵组装机组装砂泵有如下优点：
a.在整个过程中不使用锤子敲打任何部件，保证组装的轴承等重要配件不受任何损伤；
b.一个人就能完成整台泵组装全过程，一人一天能轻松的完成30台的组装工作量，如下图所示：
（2）有一个数字化的出厂台架试验数字化管理系统（如下图片），能完成各种型号砂泵的出厂台架试验，出厂前每台泵都进行30分钟的台架试验，检 测轴承温升是否在标准范围内，检测机械密封等密封点是否存在泄漏等问题，以保证每一台出厂的砂泵都是合格的产品。
（3）有一台泵壳压力试验台，专门用来检验泵壳在一定的压力下是否有泄漏点，通过该试验能检测到泵壳的铸造是否存在气孔等缺陷，能保证发出去的 泵壳配件100%合格。
（4）有一个专用的喷漆房，在该喷漆房里喷漆排放的气体经过光阳催化、活性炭吸附能达到国家规定的环保要求，该喷漆房有环保部门发的喷漆资质，所以正常白天期间可以放心的进行喷漆作业，喷漆房内还安装有烤灯，冬天也能很好的完成喷漆任务。

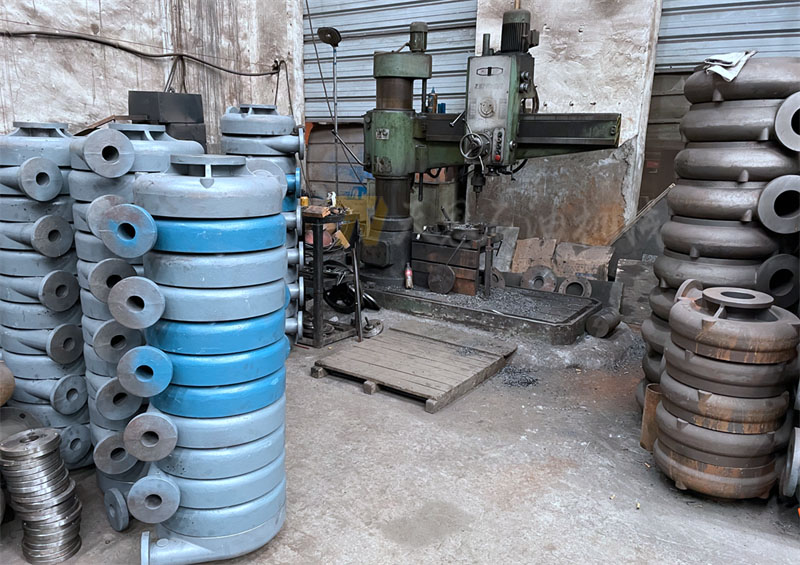

2、有一条泵壳加工生产线：
该生产线有车床、铣床、钻床等组成，专门生产我公司所有系列泵壳，能保证按时给客户发货。

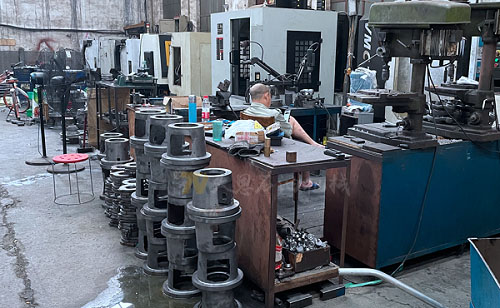

3、有一条砂泵轴承座生产线：
砂泵关键的一个部件就是轴承座，为了保证轴承座在加工速度快的前提下还能保障产品质量，我们专门建造了一条砂泵轴承座生产线，该生产线有数控车床。铣床。钻床等组成，专门生产我公司的Mission泵轴承座，能很高的保证轴承座3个孔的同轴度和其他公差尺寸，并能保证按时给客户交货。

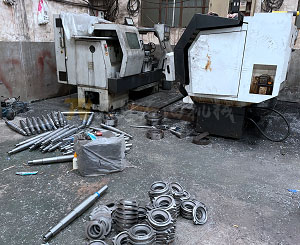

4、有完善的轴、叶轮、轴承盖等小配件的数控生产线，如下图片：
5、有两家铸造质量较好的铸件生产合作厂：

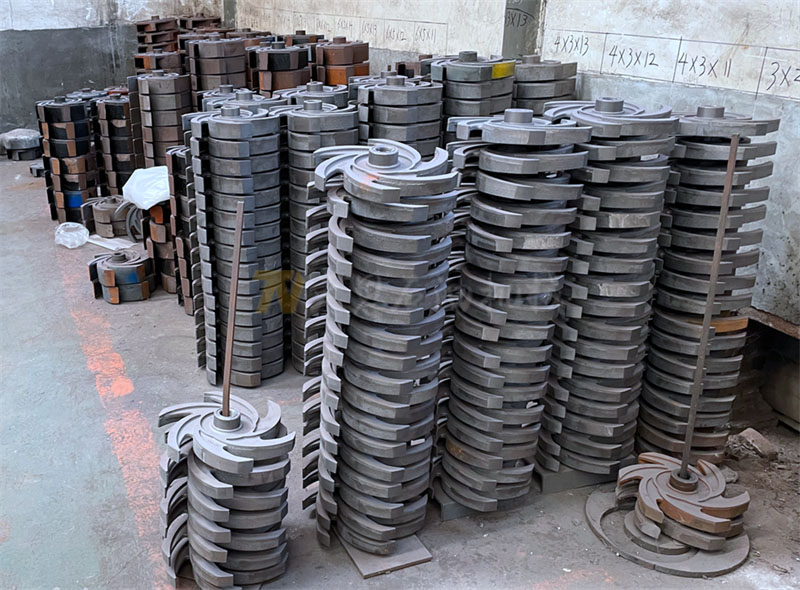

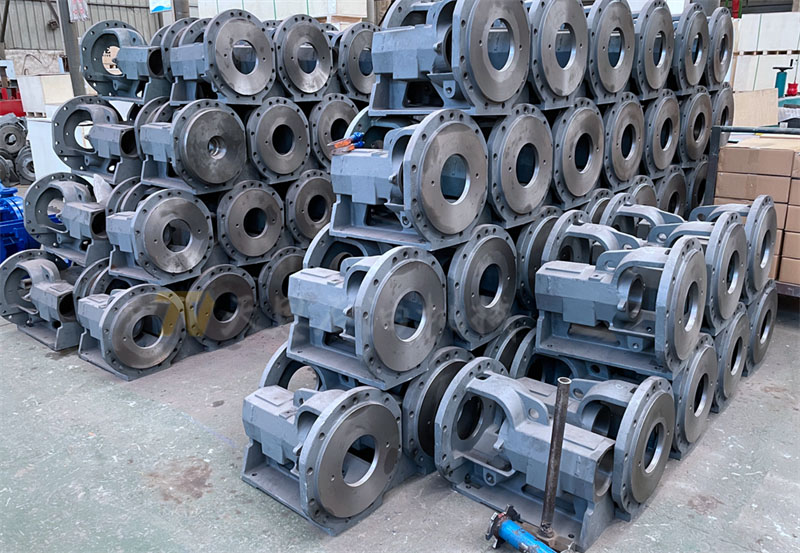

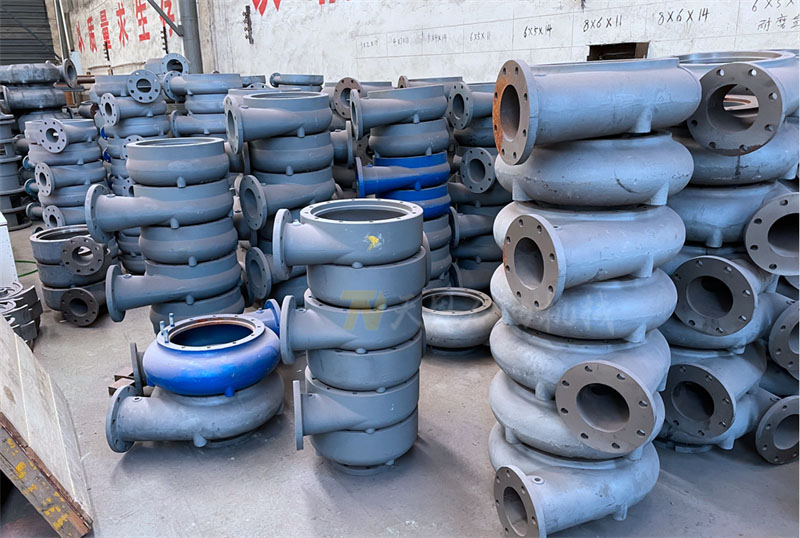

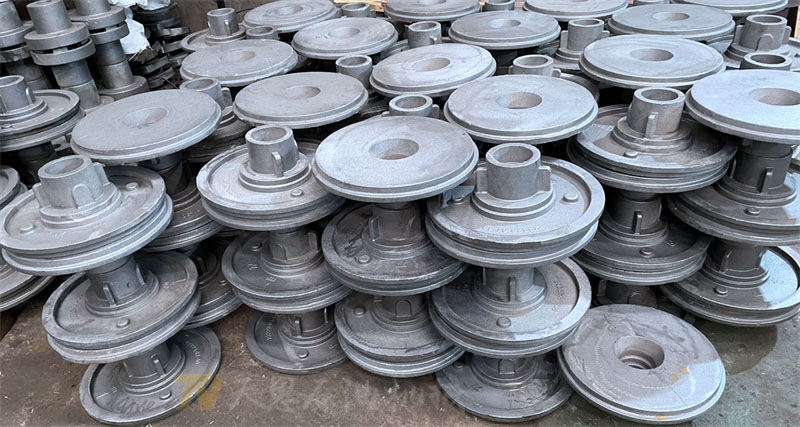

能保证所有铸件外表平整、美观；内在没有气孔、夹砂等铸造缺陷；铸件如下：
6、有非常完善的铸件模具：
有4套铸件模具，其中常用的合金耐磨铸铁模具2套，高铬材质模具1套，不锈钢材质模具1套，能保证给用户提供各种材质的砂泵，并能保证铸件的不间断供应。
七、天恩砂泵小配件及细节的独到之处
1、优良技术的通气嘴：该通气嘴是砂泵轴承腔用来通气的一个部件，我们生产的通气嘴与泵体为英制扣连接，完全与Mission原厂的互换。该通气嘴另外一个特点是，通气嘴帽和主体是特殊结构配合的，一般没法将其分开，不会存在丢失的问题。

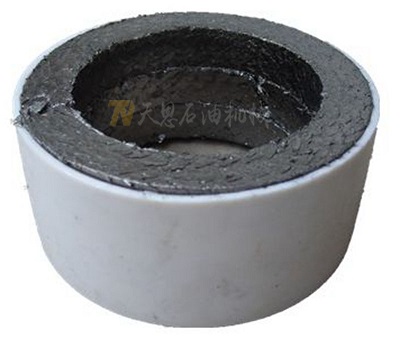

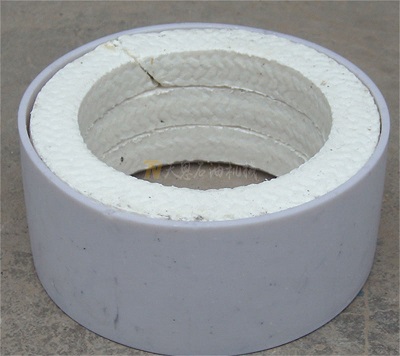

2、盘根：配套的盘根是专门制作的模具做出来的，因此做出来的盘根外观整齐，安装以后盘根与轴套贴合紧凑，密封效果好；

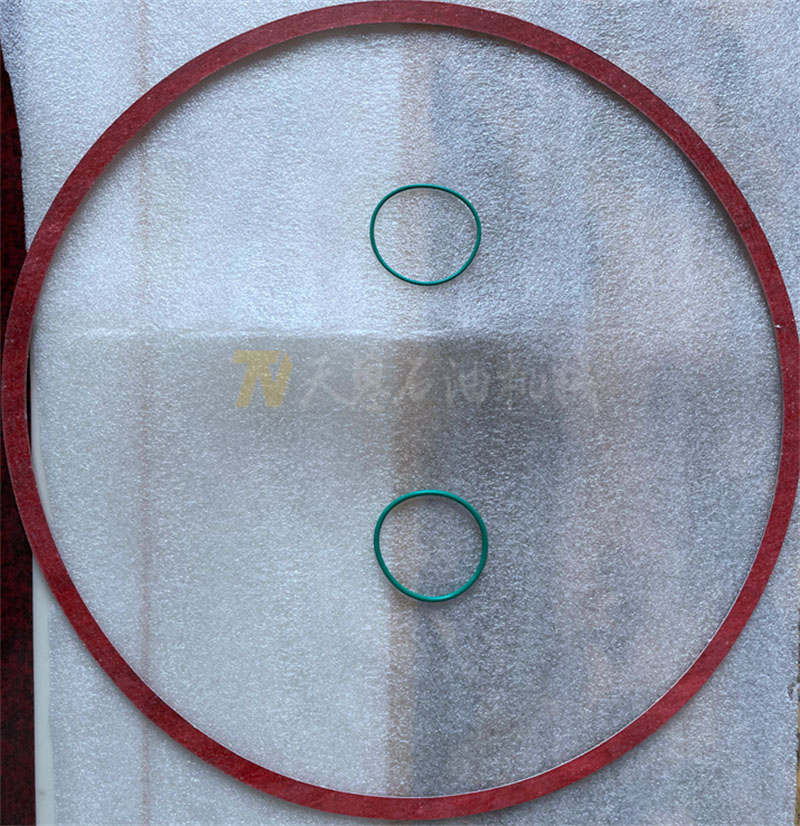

3、泵壳及轴承盖密封垫：我们生产的密封垫均为专用模具冲制而成，边缘规则整齐，尺寸标准。

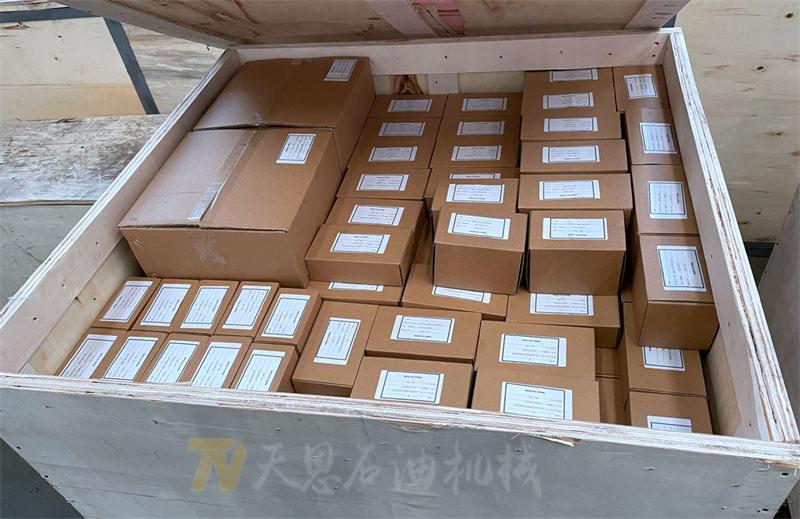

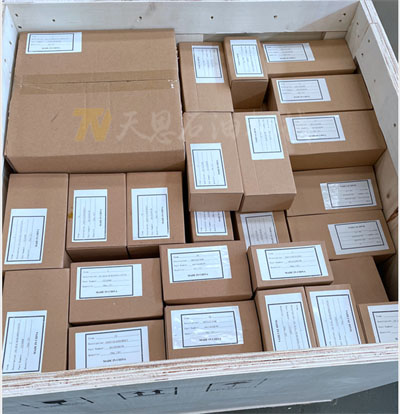

4、配件包装：我们生产的Mission泵配件大部分都是出口到国外，针对不同配件定制了专门的包装盒，能保证配件在运输中完好无损，同事包装美观。如图所示：
